کنترل کننده دما TCB-NC با اندازه فشرده و دقت بالا

مقدمه

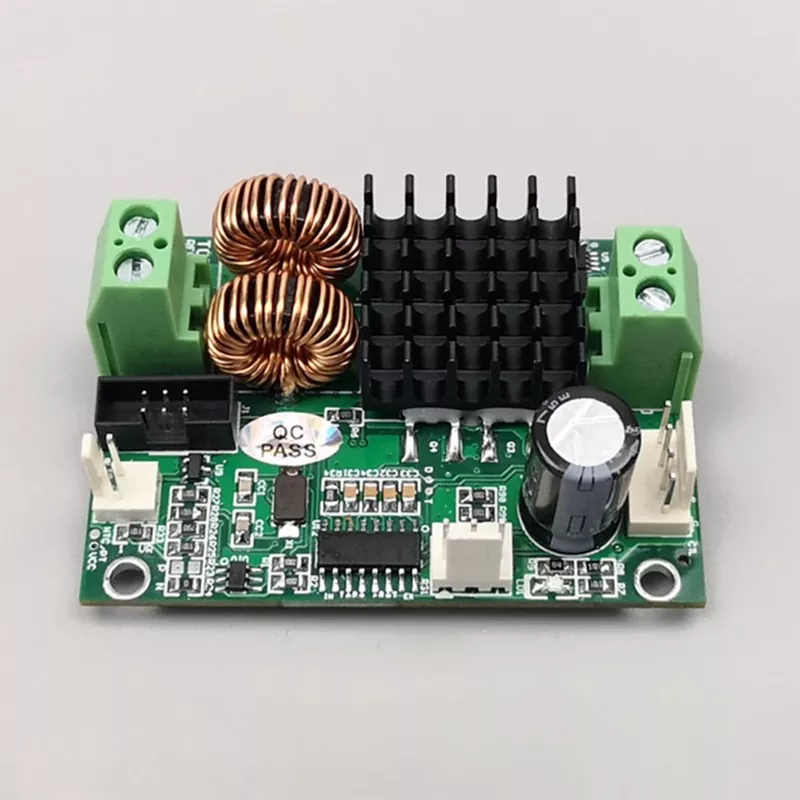

کنترل‌کننده دمای پیشرفته TCB-NC با اندازه فشرده و دقت بالا از تامین‌کننده چینی X-Meritan یک راه‌حل با کارایی بالا است که برای محیط‌هایی طراحی شده است که فضای نصب در آنها عالی است. این کنترل کننده صفحه خنک کننده نیمه هادی کوچک TCB-NC حلقه های بازخورد پیچیده را در یک فرم کوچک ادغام می کند و امکان مدیریت حرارتی با دقت بالا را بدون نیاز به تجهیزات جانبی خارجی فراهم می کند. به عنوان یک تامین کننده پیشرو در بازار چین، X-Meritan تضمین می کند که هر واحد تحت آزمایش های دقیق سازگاری الکترومغناطیسی قرار می گیرد تا عملکرد مطمئن و بدون تداخل را در سایت های صنعتی پیچیده تضمین کند.

پارامترها

سوالات متداول

س: مزایای اصلی تغییر به سیستم TCB-NC چیست؟

پاسخ: در مقایسه با سیستم‌های کنترل دما سنتی، کنترل‌کننده دمای TCB-NC با اندازه فشرده و دقت بالا دقت قابل‌توجهی بالاتر و سازگاری حسگر گسترده‌تر را در بسته‌بندی بسیار کوچک‌تر ارائه می‌دهد. از آنجایی که به سخت افزار کمکی خارجی نیاز ندارد، معماری سیستم را ساده کرده و هزینه های یکپارچه سازی را کاهش می دهد.

س: چگونه باید پارامترهای PID را برای عملکرد بهینه کالیبره کنم؟

پاسخ: ما یک رویکرد تکراری را توصیه می کنیم: با صفر کردن عبارت های انتگرال و دیفرانسیل شروع کنید و بهره متناسب (Kp) را تا زمانی که نوسان جزئی رخ دهد افزایش دهید. سپس، زمان انتگرال (Ti) را تنظیم کنید تا خطای حالت پایدار حذف شود و در نهایت زمان دیفرانسیل (Td) را برای افزایش سرعت پاسخ معرفی کنید. برای راهنمایی فنی خاص، تیم خدمات حرفه ای ما برای کمک در دسترس است.

س: آیا این کنترل کننده فشرده می تواند تجهیزات نیمه هادی با دقت بالا را اداره کند؟

پاسخ: بله، کنترل کننده دمای TCB-NC با اندازه فشرده و دقت بالا به طور خاص برای چنین برنامه هایی طراحی شده است. استفاده از فضای زیاد و خروجی داده های پایدار آن را برای میکرو تجهیزات مورد استفاده در آزمایشگاه های دقیق و خطوط تولید نیمه هادی ایده آل می کند.

ویژگی های محصول

استفاده از فضا بالا

طراحی بسیار جمع و جور امکان ادغام یکپارچه در کابینت های کنترل متراکم و تجهیزات میکرو را فراهم می کند و به طور قابل توجهی در فضای نصب در مقایسه با جایگزین های سنتی صرفه جویی می کند.
ضد تداخل درجه صنعتی: هر واحد تست های سازگاری الکترومغناطیسی صنعتی (EMC) را گذرانده است، که اطمینان حاصل می کند که داده ها دقیق باقی می مانند و سیستم حتی در محیط هایی با نویز الکتریکی بالا پایدار می ماند.
رابط کاربری بصری

این کنترلر با داشتن صفحه نمایش واضح و پیمایش منوی کاربر پسند، تنظیمات پارامترها و تغییر حالت بدون دردسر را امکان پذیر می کند و حتی برای افراد غیر متخصص نیز قابل دسترسی است.
دقت کنترل برتر

کنترل‌کننده دما TCB-NC که برای کاربردهایی با الزامات حرارتی سخت طراحی شده است، تلورانس‌های سختی را برای تولید نیمه‌رسانا و آزمایش‌های دقیق حفظ می‌کند.
چگالی توان بالا

این کنترلر علیرغم ردپای کوچکی که دارد، توان خروجی قوی را ارائه می دهد و به طور موثر ورق های خنک کننده نیمه هادی را هدایت می کند و در عین حال سطح بالایی از راندمان حرارتی را حفظ می کند.

اصل کار

TCB-NC بر روی یک مکانیسم بازخورد حلقه بسته پیشرفته به طور خاص برای سرمایش و گرمایش نیمه هادی بهینه شده است. با نظارت مداوم داده‌های بلادرنگ از یک حسگر NTC، کنترل‌کننده انحراف از نقطه تنظیم را محاسبه می‌کند و یک تصحیح دقیق PID (Proportional-Integral-Derivative) را اعمال می‌کند. این کنترل خروجی پیوسته از شوک های حرارتی مرتبط با روشن/خاموش ساده جلوگیری می کند. سپس درایور پرقدرت یکپارچه جریان ارسال شده به برد خنک کننده ترموالکتریک را تعدیل می کند و اطمینان می دهد که دمای مورد نظر به سرعت می رسد و با حداقل نوسان حفظ می شود، حتی تحت بارهای حرارتی متفاوت.
