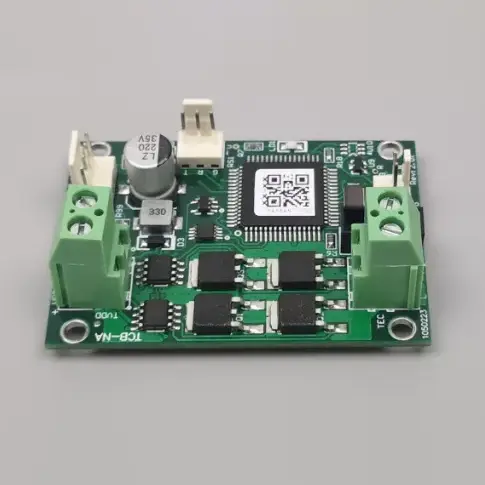

X-Meritan یک کنترل کننده دمای حرفه ای با کیفیت TCB-NA چین برای تامین کننده کولرهای استاندارد است. برد کنترل دما TCB-NA با دقت بالا که برای کارایی بالا و قابلیت اطمینان طراحی شده است، راه حلی ایده آل برای تثبیت دیودهای لیزر و لوازم مختلف خانه هوشمند است. X-Meritan با استفاده از تخصص تولیدی ما در چین، یک برد خنک کننده نیمه هادی بادوام TCB-NA برای کنترل دما در اختیار شرکای جهانی قرار می دهد که تطبیق پذیری عملکردی را با قیمت در دسترس متعادل می کند.
کنترل کننده دمای TCB-NA برای خنک کننده های استاندارد تولید شده توسط X-Meritan به عنوان تامین کننده چین، یک ماژول مدیریت حرارتی همه کاره است که برای نیازهای کلی خنک کننده صنعتی و تجاری مهندسی شده است. این کنترلکننده دمای TCB-NA برای خنککنندههای استاندارد، تنظیم دقیق را از طریق یک معماری کنترل دو طرفه تسهیل میکند و امکان انتقال بدون درز بین حالتهای گرمایش و سرمایش را فراهم میکند. به عنوان یک شریک راه حل قابل اعتماد، X-Meritan این سری را برای کارکرد موثر با منابع تغذیه استاندارد بهینه کرده است و یک رابط سریال ASCII کاربرپسند را ارائه می دهد که ادغام مستقیم با اکوسیستم های سخت افزاری موجود را تضمین می کند.
|
پارامتر |
مشخصات |
|
ولتاژ تغذیه برد |
4.5–27 ولت (باید با ولتاژ TEC مطابقت داشته باشد) |
|
ولتاژ TEC |
5-27 ولت (باید ولتاژ تغذیه ≥ باشد) |
|
جریان TEC |
0-10A |
|
سنسور دما |
10K NTC (مقدار B پیشفرض: 3950؛ مقدار B واقعی نامحدود است - فقط بر دمای مطلق تأثیر میگذارد، نه بر دقت کنترل) |
|
دقت کنترل دما |
± 0.1 درجه سانتیگراد |
|
تنظیم دقت دما |
± 0.1 درجه سانتیگراد |
|
محدوده اندازه گیری دما |
-30 درجه سانتی گراد تا +147 درجه سانتی گراد |
|
کنترل محدوده دمایی |
-20 درجه سانتیگراد تا +100 درجه سانتیگراد |
|
دمای پیشفرض تنظیم کارخانه |
25 درجه سانتیگراد (قابل تنظیم در صورت درخواست) |
|
ابعاد (L× W× H) |
60 میلیمتر × 42 میلیمتر × 26.5 میلیمتر (22 میلیمتر بالای تخته، ضخامت 1.5 میلیمتر PCB، پینها ≤3 میلیمتر زیر) |
مدیریت حرارتی دو طرفه
از هر دو حالت گرمایش و سرمایش با پیکربندی انعطاف پذیر پارامترهای TEC پشتیبانی می کند و آن را با طیف گسترده ای از شرایط محیطی و دمای هدف سازگار می کند.
ارتباطات سریال استاندارد شده
تنظیمات دما و نظارت در زمان واقعی به راحتی از طریق یک پروتکل استاندارد ASCII، سازگار با ابزارهای سریال رایج مانند Windows HyperTerminal برای استقرار سریع، مدیریت می شوند.
رابط سیگنال جامع
شامل خروجی های اختصاصی برای سیگنال های هشدار و وضعیت "آماده"، در کنار ورودی کنترل برای خاموش شدن TEC، که ایمنی و پتانسیل اتوماسیون سیستم کلی را افزایش می دهد.
مقررات روشن/خاموش پایدار
از یک روش کنترل اثبات شده برای اطمینان از حفظ دمای قابل اطمینان استفاده می کند و یک محیط حرارتی ثابت برای اجزای حساس مانند دیودهای لیزر و تجهیزات آزمایشگاهی فراهم می کند.
نسبت هزینه به عملکرد بالا
طراحی شده برای ارائه ویژگیهای کنترلی با دقت بالا و در عین حال انتخابی مقرون به صرفه برای کاربردهای صنعتی در مقیاس بزرگ و تولید لوازم هوشمند.
کنترل کننده دمای TCB-NA برای کولرهای استاندارد با استفاده از منطق کنترل روشن/خاموش ساده و در عین حال موثر که برای خنک کننده های ترموالکتریک استاندارد طراحی شده است، کار می کند. این سیستم دما را از طریق یک سنسور متصل کنترل می کند و آن را با نقطه تنظیم تعریف شده توسط کاربر از طریق پردازنده داخلی خود مقایسه می کند. بر اساس این انحراف، کنترل کننده جریان برق به TEC را به صورت دو طرفه مدیریت می کند و جریان را معکوس می کند تا در صورت نیاز بین گرمایش و سرمایش سوئیچ شود. در حالی که این مدل پایداری قوی را برای کاربردهای استاندارد فراهم میکند، اما برای سادگی طراحی شده است و به ولتاژ خروجی اجازه میدهد تا منبع ورودی را مستقیماً دنبال کند تا توان تحویل به عناصر خنککننده را به حداکثر برساند.
س: ملاحظات مهم در مورد ولتاژ تغذیه برای TCB-NA چیست؟
پاسخ: برخلاف سری های پیشرفته NE یا NC ما، کنترل کننده دمای TCB-NA برای خنک کننده های استاندارد دارای محدودیت ولتاژ خروجی داخلی نیست. بنابراین، باید اطمینان حاصل کنید که ولتاژ تغذیه کمتر یا برابر با ولتاژ نامی TEC شما است تا از اضافه بار قطعات جلوگیری شود.
س: TCB-NA چگونه بر پایداری برق سیستم تأثیر می گذارد؟
A: روش سوئیچینگ مورد استفاده توسط این کنترلر ممکن است موجی منبع تغذیه سوئیچینگ متصل را افزایش دهد. اگر سیستم شما شامل سایر بردهای حساس به تداخل الکترومغناطیسی است، توصیه می کنیم TCB-NA را جداگانه تغذیه کنید تا یکپارچگی داده ها و پایداری برد حفظ شود.
س: چه زمانی باید TCB-NA را نسبت به مدل TCB-NE انتخاب کنم؟
پاسخ: کنترلکننده دمای TCB-NA برای خنککنندههای استاندارد برای کاربردهایی که کارایی هزینه و دقت استاندارد در اولویت هستند، مناسب است. اگر پروژه شما به حداکثر بهره وری انرژی یا وضوح دمای بسیار بالاتر نیاز دارد، پیشنهاد می کنیم به سری TCB-NE ارتقا دهید.
1. برخلاف بسیاری از توزیعکنندگان، X-Meritan کارخانه اختصاصی خود را در چین راهاندازی میکند و به ما اجازه میدهد نظارت مستقیم بر کل فرآیند تولید - از مونتاژ PCB تا کالیبراسیون نهایی هر واحد TCB-NA داشته باشیم.
2. با تجربه بیش از حد در بخش مدیریت حرارتی، کنترلکنندههای خود را بر اساس بازخورد واقعی از صنایع لیزر دیود و ابزار دقیق پزشکی بهینهسازی کردهایم و از طراحی سختافزاری که دوام طولانیمدت را در اولویت قرار میدهد، اطمینان حاصل میکنیم.
3. وقتی با ما مشورت می کنید، مستقیماً با مهندسانی که سخت افزار را طراحی می کنند صحبت می کنید. ما برای جلوگیری از خطر اضافه بار TEC، راهنماییهای فنی دقیقی در مورد مدیریت ریپل برق و تطبیق ولتاژ ارائه میکنیم.
4. با مدیریت یک تیم لجستیک حرفه ای در خارج از کشور و حفظ موجودی ثابت اجزای استاندارد، ما به طور موثر چرخه های تدارکات را کوتاه کرده و قیمت رقابتی تری نسبت به خرده فروشان بین المللی سنتی ارائه می دهیم.
5. محصولات ما تحت استانداردهای صنعتی دقیق تولید میشوند و تضمین میکنند که کنترلکننده دمای TCB-NA برای خنککنندههای استاندارد به طور مداوم الزامات سازگاری الکترومغناطیسی (EMC) مورد نیاز برای یکپارچهسازی سیستم پیچیده را برآورده میکند.
