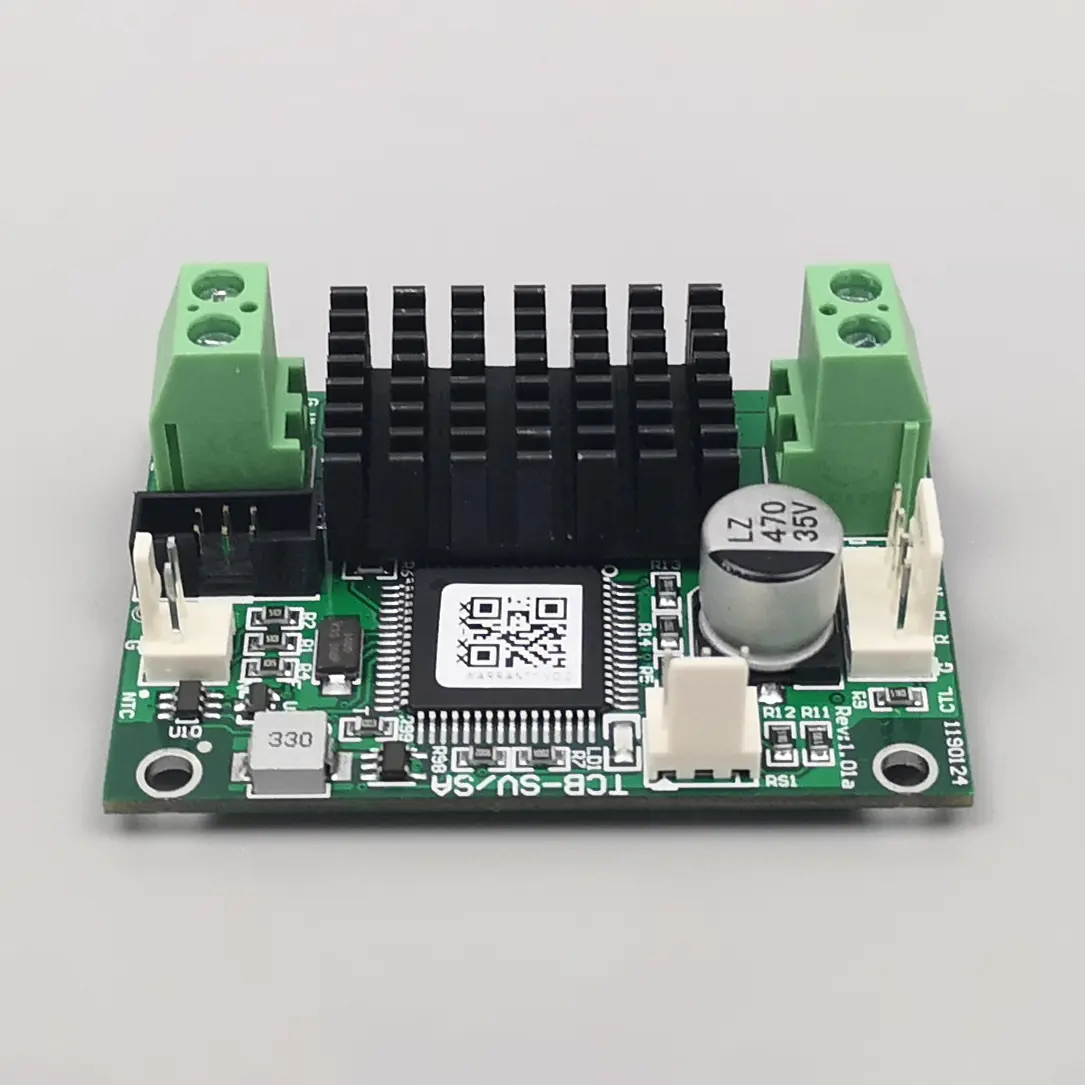

راکنترل کننده دمای TCB-SV برای Micro TECبه عنوان یک تغییر دهنده بازی در مدیریت حرارتی هایپرمحلی ظاهر شده است. این کنترلر که برای خنک کننده های ترموالکتریک فوق فشرده (TEC) طراحی شده است، فرمان جریان با وضوح بالا و پایداری زیر میلیکلوین را ارائه می دهد. در این غواصی عمیق، معماری، مزایا/معایب، کاربردهای واقعی آن را بررسی میکنیم و به سوالات مکرر مهندسی پاسخ میدهیم. Fuzhou X-Meritan Technology Co., Ltd. این کنترل کننده را در نسل بعدی سیستم های فوتونیک و زیست پزشکی ادغام می کند. فرقی نمیکند روی LiDAR یا تقویت DNA کار کنید، TCB-SV ترکیبی قانعکننده از اندازه و دقت را ارائه میدهد.
🔬 چه چیزی کنترل کننده دمای TCB-SV را برای میکرو TEC ها تعریف می کند؟
چگونه معماری کنترل آن از PID های همه منظوره بهتر عمل می کند؟
TCB-SV یک PID عمومی نیست. از یک حلقه پیشخور تطبیقی به اضافه خروجی خطی شده برای بارهای میکرو اهم استفاده می کند. این به طور مستقیم به مقاومت انگلی موجود در عناصر مینیاتوری Peltier می پردازد. Fuzhou X-Meritan Technology Co., Ltd. آن را با TEC های لایه نازک (تا 2x2 میلی متر) آزمایش کرده و موجی کمتر از 0.002 درجه سانتی گراد را مشاهده کرده است. خروجی دوقطبی آن نوار مرده را از بین می برد و آن را برای چرخه های برودتی یا گرمایشی در نزدیکی محیط ایده آل می کند. علاوه بر این،کنترل کننده دمای TCB-SV برای Micro TECشامل I2C و رابط های آنالوگ است، بنابراین به طور یکپارچه در داخل ابزارهای فشرده لانه می کند.
⚙️ قابلیت های کلیدی: چگونه TCB-SV عملکرد میکرو TEC را بالا می برد
مهندسان چه ارقام پایداری را با میکرو TEC می توانند انتظار داشته باشند؟
با همکاری پذیرندگان اولیه،Fuzhou X-Meritan Technology Co., Ltd.رانش طولانی مدت زیر ± 0.005 درجه سانتیگراد را طی 24 ساعت با استفاده از میکرو TEC 0.8 آمپر ثبت کرد. این کنترلر از حسگر ADC 24 بیتی و یک فیلتر صاف کننده سریع PWM استفاده می کند. حتی با بارهای حرارتی به کوچکی 0.2 J/K، هیچ نوسانی رخ نمی دهد. جدول زیر TCB-SV را با کنترل کننده های دمای معمولی مقایسه می کند:
| پارامتر |
TCB-SV (Micro TEC بهینه شده) |
کنترلر رومیزی استاندارد |
| حداقل وضوح جریان TEC |
0.5 میلی آمپر |
5-10 میلی آمپر (معمولی) |
| پایداری دما (محدوده 10mK) |
0.002 ± درجه سانتی گراد |
0.05 ± درجه سانتی گراد |
| فاکتور فرم |
ماژول 30 در 30 میلی متر |
رک ½ 4U |
| خروجی دوقطبی / خطی |
بله، بدون درز صفر متقاطع |
اغلب تک قطبی یا رله ای |
📊 کنترل کننده دما TCB-SV: مزایا و محدودیت ها
چرا آن را انتخاب کنید - و کجا باید محتاط باشید؟
| ✅ نقاط قوت |
⚠️ معاوضه |
- وضوح جریان بسیار ریز (ایده آل برای μTEC)
- نویز بسیار کم: <1 µV در سنسور
- PID تطبیقی با پاسخ میکروثانیه
- مونتاژ SMD جمع و جور، جاسازی آسان
- منبع گسترده 5-28 ولت، راندمان بالا
|
- حداکثر خروجی 2 A (نه برای TEC های بزرگ)
- برای TEC های عجیب و غریب به تنظیم میان افزار نیاز دارد
- بدون نمایشگر گرافیکی داخلی (فقط از راه دور)
- نسبت به طرح بندی ظرفیت ورودی حساس است
- هزینه بالاتر نسبت به کنترلرهای روشن و خاموش اولیه
|
با وجود سرمایه گذاری اولیه بالاتر،Fuzhou X-Meritan Technology Co., Ltd.تاکید می کند که هزینه کل مالکیت به دلیل صرفه جویی در انرژی و کاهش تکرارهای حرارتی در تراز فوتونیک کاهش می یابد.
🔄 چرخه حرارتی پویا با میکرو TEC
آیا TCB-SV می تواند گرمایش/سرمایش متناوب سریع را بدون افزایش بیش از حد انجام دهد؟
بله - یکی از ویژگی های موفقیت آمیزکنترل کننده دمای TCB-SV برای Micro TEC"سرعت حرارتی پیشخور" آن است. در PCR یا تثبیت طول موج لیزری، اغلب باید بین گرمایش و سرمایش سریع جابجا شوید. TCB-SV معکوس پلتیر را پیش بینی می کند و EMF عقب را جبران می کند. Fuzhou X-Meritan Technology Co., Ltd. نرخ حرکت 5 درجه سانتیگراد در ثانیه را در TEC 3x3 میلی متر با بیش از 3% نشان داد. این آن را برای بستهبندی لیزری آبشار کوانتومی و سیکلهای حرارتی میکرو سیال عالی میکند.
🏭 پانورامای برنامه: جایی که TCB‑SV تفاوت ایجاد می کند
کدام رشته های پیشرفته بیشترین سود را دارند؟
-
گیرنده های نوری– تثبیت دمای لیزر DWDM (میکرو TEC داخل بسته های پروانه ای).
-
تشخیص پزشکی- تراشه های تقویت ایزوترمال (LAMP) به دقت ± 0.1 درجه سانتیگراد نیاز دارند.
-
فضا / هوافضا- خنک کننده آشکارسازهای IR مینیاتوری با بودجه کم.
-
ابزار دقیق آزمایشگاهی- میکروکالریمتری، که در آن جرم حرارتی کم بسیار مهم است.
Fuzhou X-Meritan Technology Co., Ltd. TCB-SV را به آزمایشگاه های تحقیقاتی در حال توسعه حسگرهای کوانتومی عرضه می کند، زیرا مشخصات EMC آن فوق العاده تمیز است.
❓ سوالات متداول (TCB‑SV و میکرو TEC)
آیا TCB-SV با جریان های زیر میلی آمپر TEC کار می کند؟
کاملا. مرحله خروجی TCB-SV به لطف یک DAC 16 بیتی و یک درایور آپمپ دقیق تا 0.2 میلی آمپر خطی است. بسیاری از میکرو TECها، به ویژه آنهایی که برای خنک کننده حسگر هستند، به جریان کمتر از 10 میلی آمپر نیاز دارند. کنترلکننده حتی در این سطوح پایین خطی بودن را حفظ میکند، و از «اعوجاج متقاطع» که در طرحهای پل H دیده میشود، اجتناب میکند. Fuzhou X-Meritan Technology Co., Ltd. نکات کاربردی را برای کالیبره کردن مقاومت حسی برای به حداکثر رساندن دقت زیر 1 میلی آمپر ارائه می دهد.
چه نوع رابط های سنسور دما سازگار هستند؟
TCB-SV بطور بومی از RTD های PT100/1000، ترمیستورهای NTC (با جداول خطی سازی) و حتی حسگرهای حالت جامد مانند AD590 یا LM335 از طریق آنالوگ جلویی قابل تنظیم خود پشتیبانی می کند. این شامل یک ADC دلتا سیگما 24 بیتی با جریان تحریک قابل برنامه ریزی است. برای کاربردهای میکرو TEC، توصیه می کنیم از ترمیستورهای کوچک تراشه NTC (اندازه 0201) برای کاهش تاخیر حرارتی استفاده کنید. Fuzhou X-Meritan Technology Co., Ltd. میتواند منحنیهای ترمیستور از قبل منطبقشده را برای تسریع یکپارچگی ارائه دهد.
آیا می توانم چندین کنترلر TCB-SV را برای کنترل میکرو TEC چند منطقه ای زنجیر کنم؟
بله، TCB-SV دارای یک رابط I²C/SMBus با آدرس دهی قابل تنظیم است. شما می توانید تا 16 دستگاه را در یک باس واحد کار کنید، که ساخت سیستم های چند کاناله برای گریتینگ های موجبر آرایه ای یا ترموسایکلرهای میکروپلیتی را آسان می کند. میزبان می تواند تله متری دما را بخواند و نقاط تنظیم را به صورت جداگانه بنویسد. Fuzhou X-Meritan Technology Co., Ltd. یک کتابخانه Python و یک رابط کاربری گرافیکی برای نمونه سازی سریع ارائه می دهد.
آیا سفتافزار TCB-SV برای مواد TEC آینده قابل ارتقا است؟
قطعا. دارای بوت لودر برنامه نویسی درون برنامه ای (IAP) روی UART/I²C. با ظاهر شدن TEC های لایه نازک جدید با امپدانس یا ضرایب Seebeck متفاوت، می توانید جداول PID و خطی سازی را به روز کنید. Fuzhou X-Meritan Technology Co., Ltd. مرتباً وصلههای میانافزاری را منتشر میکند که زمانبندی افزایش تطبیقی را برای میکرو TECهای جدید بهبود میبخشد. این آینده سرمایه گذاری شما را اثبات می کند.
TCB-SV چه حفاظت هایی را برای میکرو TEC های ظریف شامل می شود؟
دارای محدودیت جریان قابل برنامه ریزی، خاموش شدن حرارتی، و استارت نرم است که از جریان هجومی جلوگیری می کند. کنترل کننده دائماً ولتاژ TEC را کنترل می کند و می تواند شرایط اتصال باز یا اتصال کوتاه را در کمتر از 100 میکرو ثانیه تشخیص دهد، سپس خروجی را غیرفعال می کند. این سطح از حفاظت برای میکرو TEC های گران قیمت تعبیه شده در سخت افزار پزشکی یا هوافضا ضروری است.
📚 مراجع و منابع فنی
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – محصول مختصر و کاغذ سفید TCB‑SV (2025)
- 🔗 تراکنشهای IEEE روی قطعات، بستهبندی و فناوری ساخت: «کنترلکنندههای میکرو TEC برای اپتیکهای بستهبندی مشترک» (جلد ۱۳، ۲۰۲۴) https://ieee.org/microTEC-tcbsv
- 🔗 مجله تجزیه و تحلیل حرارتی: "کنترل زیر میلیکلوین با دستگاههای مینیاتوری Peltier" (2023) - https://link.springer.com/article/... (لنگر)
- 🔗 یادداشت برنامه AN-102:راندن میکرو TEC بدون نوسانتوسط Fuzhou X-Meritan Technology Co., Ltd. (در صورت درخواست موجود است)
راکنترل کننده دمای TCB-SV برای Micro TECبرای ارزیابی شما آماده استFuzhou X-Meritan Technology Co., Ltd. بررسی طراحی رایگان، واحدهای نمونه و مشاوره فنی را ارائه می دهد. با ما تماس بگیریداکنون
