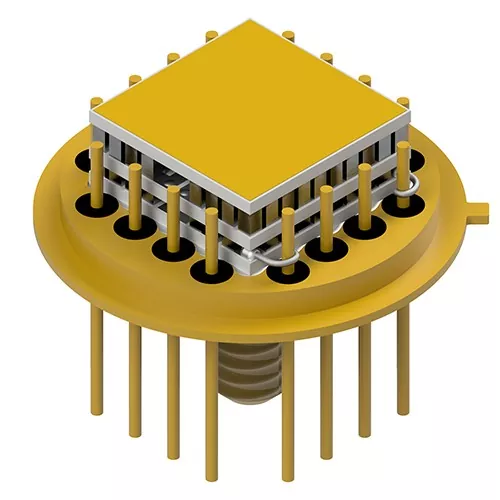

مونتاژ با کولرهای میکرو ترموالکتریکبه یک راه حل حیاتی برای صنایعی تبدیل شده اند که به مدیریت دما فشرده، دقیق و قابل اعتماد نیاز دارند. از آشکارسازهای مادون قرمز و سیستمهای لیزری گرفته تا تجهیزات تصویربرداری پزشکی و حسگرهای صنعتی، این مجموعههای خنککننده به تثبیت اجزای حساس به دما و در عین حال بهبود عملکرد سیستم و افزایش طول عمر عملیاتی کمک میکنند.
این مقاله نحوه عملکرد مجموعه های خنک کننده میکرو ترموالکتریک، مزایای آنها، کاربردهای رایج صنعتی، ملاحظات کلیدی طراحی، انتخاب مواد، چالش های حرارتی، و روند توسعه آینده را توضیح می دهد. همچنین برای مهندسان، خریداران OEM و طراحان سیستم که به دنبال راه حل های مدیریت حرارتی قابل اعتماد هستند، راهنمایی عملی ارائه می دهد.
مجموعههای با کولرهای میکرو ترموالکتریک، سیستمهای مدیریت حرارتی فشردهای هستند که برای کنترل دقیق دمای قطعات الکترونیکی و نوری بسیار حساس طراحی شدهاند. این مجموعهها معمولاً ماژولهای ترموالکتریک میکرو، سینکهای حرارتی، حسگرها، مواد رابط حرارتی و مدارهای کنترل الکترونیکی را در یک بسته فشرده واحد یکپارچه میکنند.
برخلاف سیستمهای تبرید معمولی که به کمپرسورها و مبردها متکی هستند، خنککنندههای ترموالکتریک از اثر پلتیر برای انتقال گرما از یک طرف دستگاه به طرف دیگر هنگام عبور جریان الکتریکی از مواد نیمهرسانا استفاده میکنند.
مجموعه های خنک کننده میکرو ترموالکتریک به ویژه در موارد زیر ارزشمند هستند:
این سیستم ها معمولاً در حسگرهای مادون قرمز، دیودهای لیزری، دوربین های CCD، ابزارهای زیست پزشکی، آشکارسازهای هوافضا و دستگاه های ارتباطی نوری ادغام می شوند.
اصل اصلی عملکرد کولرهای میکرو ترموالکتریک، اثر ترموالکتریک است. هنگامی که جریان مستقیم از اتصالات نیمه هادی عبور می کند، گرما از یک طرف جذب و در طرف مقابل آزاد می شود.
سمت سرد جزء مورد نظر را خنک می کند، در حالی که طرف گرم گرما را از طریق یک هیت سینک یا پخش کننده حرارتی پخش می کند.
| جزء | تابع |
|---|---|
| ماژول ترموالکتریک | گرما را با استفاده از جریان الکتریکی منتقل می کند |
| هیت سینک | گرما را از قسمت داغ دفع می کند |
| سنسور دما | دمای سیستم را کنترل می کند |
| مدار کنترلر | عملکرد خنک کننده را تنظیم می کند |
| مواد رابط حرارتی | راندمان انتقال حرارت را بهبود می بخشد |
از آنجایی که پاسخ خنک کننده به صورت الکتریکی کنترل می شود، این مجموعه ها می توانند به تنظیم دمای بسیار دقیق در کسری از درجه سانتیگراد دست یابند.
مجموعه های خنک کننده میکرو ترموالکتریک مزایای متعددی را ارائه می دهند که روش های خنک کننده سنتی اغلب نمی توانند به آن دست یابند.
مجموعه های Micro TEC بسیار جمع و جور هستند و آنها را برای وسایل الکترونیکی قابل حمل، سنسورهای کوچک و تجهیزات محدود به فضا مناسب می کند.
این مجموعه ها تنظیم دمای بسیار پایداری را ارائه می دهند که برای دقت آشکارساز و پایداری نوری ضروری است.
عدم وجود کمپرسور یا اجزای مکانیکی باعث کاهش لرزش، سر و صدا و نیازهای تعمیر و نگهداری می شود.
سیستم های ترموالکتریک میکرو می توانند به سرعت دما را بر اساس شرایط عملیاتی دینامیکی تنظیم کنند.
مزایای اضافی شامل بهبود طول عمر سیستم، هزینه های نگهداری کمتر، کاهش خطرات آلودگی و عملکرد قابل اعتماد در شرایط محیطی سخت است.
مجموعه های با کولرهای میکرو ترموالکتریک به طور گسترده در صنایعی که به دقت حرارتی و شرایط عملیاتی پایدار بستگی دارند استفاده می شود.
| صنعت | برنامه های کاربردی معمولی |
|---|---|
| تجهیزات پزشکی | سیستم های PCR، آشکارسازهای تصویربرداری، حسگرهای زیستی |
| فوتونیک | دیودهای لیزری، فرستنده و گیرنده نوری |
| دفاع و هوافضا | تصویربرداری مادون قرمز، سیستم های دید در شب |
| تحقیقات علمی | آشکارسازهای دقیق و ابزارهای تحلیلی |
| مخابرات | ماژول های انتقال فیبر نوری |
| اتوماسیون صنعتی | سنسورها و سیستم های بازرسی با دقت بالا |
تقاضای فزاینده برای الکترونیک مینیاتوری و سیستم های نوری پیشرفته همچنان به پذیرش سریع مجموعه های خنک کننده ترموالکتریک در سراسر جهان ادامه می دهد.
یک مجموعه خنک کننده ترموالکتریک با کارایی بالا چندین عنصر مهندسی شده را در یک راه حل یکپارچه ترکیب می کند.
طراحی کلی مجموعه باید راندمان خنک کننده، مقاومت حرارتی، مصرف برق و محدودیت های اندازه فیزیکی را متعادل کند.
یکپارچه سازی دقیق سیستم به جلوگیری از نشت حرارتی، تراکم و بی ثباتی عملکرد کمک می کند.
انتخاب مجموعه خنک کننده ریز ترموالکتریک مناسب نیازمند ارزیابی چندین فاکتور حرارتی و عملیاتی است.
مهندسان باید به دقت ارزیابی کنند:
انتخاب نادرست ممکن است منجر به سرمایش ناکافی، ناپایداری حرارتی، آسیب تراکم، یا مصرف بیش از حد انرژی شود.
برای کاربردهای آشکارساز بسیار حساس، مجموعههای سفارشی طراحی شده اغلب عملکرد بهتری نسبت به ماژولهای استاندارد خارج از قفسه ارائه میدهند، زیرا مسیرهای حرارتی را بهینه میکنند و استرس مکانیکی را به حداقل میرسانند.
اگرچه مجموعههای ترموالکتریک میکرو دقت فوقالعادهای ارائه میدهند، چندین چالش مهندسی باید مورد توجه قرار گیرند.
هنگامی که دما به زیر سطح نقطه شبنم محیط می رسد، تراکم رطوبت می تواند رخ دهد و به طور بالقوه به الکترونیک حساس آسیب برساند.
حذف موثر گرما از قسمت داغ بسیار مهم است. اتلاف حرارت ضعیف باعث کاهش راندمان خنک کننده می شود و ممکن است سیستم را بیش از حد گرم کند.
سیکل های گرمایش و سرمایش مکرر ممکن است استرس مکانیکی در اتصالات لحیم کاری و مواد نیمه هادی ایجاد کند.
خنک کننده های میکرو ترموالکتریک همیشه به اندازه سیستم های مبتنی بر کمپرسور برای بارهای خنک کننده بزرگ از نظر انرژی کارآمد نیستند. بهینه سازی صحیح سیستم ضروری است.
شبیه سازی حرارتی پیشرفته و طراحی مونتاژ دقیق به به حداقل رساندن این خطرات و در عین حال بهبود قابلیت اطمینان طولانی مدت کمک می کند.
انتخاب مواد نقش عمده ای در کارایی و دوام مجموعه های خنک کننده ترموالکتریک ایفا می کند.
| مواد | هدف |
|---|---|
| بیسموت تلوراید | راندمان ترموالکتریک بالا |
| نیترید آلومینیوم | هدایت حرارتی و عایق عالی |
| مس | انتقال حرارت کارآمد |
| بسترهای سرامیکی | عایق الکتریکی و پایداری ساختاری |
| پد حرارتی گرافیتی | رسانایی حرارتی رابط تقویت شده |
مهندسی مواد مدرن به بهبود راندمان خنک کننده، قابلیت کوچک سازی و دوام طولانی مدت ادامه می دهد.
| ویژگی | خنک کننده میکرو ترموالکتریک | خنک کننده کمپرسور سنتی |
|---|---|---|
| سر و صدا | بی صدا | وجود نویز مکانیکی |
| لرزش | هیچ کدام | لرزش احتمالی |
| اندازه | فشرده | سیستم های بزرگتر |
| دقت | خیلی بالا | متوسط |
| تعمیر و نگهداری | کم | بالاتر |
| مبردها | لازم نیست | مورد نیاز |
برای سیستمهای فشرده و با دقت بالا، مجموعههای ترموالکتریک اغلب علیرغم راندمان خنکسازی در مقیاس بزرگ تا حدودی پایینتر، عملکرد عالی را ارائه میکنند.
آینده مجموعههای خنککننده میکرو ترموالکتریک به شدت با پیشرفتهای الکترونیک کوچک، سیستمهای هوش مصنوعی، ابزار دقیق هوافضا و فناوریهای ارتباطی نوری نسل بعدی مرتبط است.
روندهای نوظهور عبارتند از:
همانطور که الکترونیک دقیق در حال تکامل است، الزامات پایداری حرارتی حتی بیشتر مورد نیاز خواهد بود و اهمیت مجموعههای میکرو ترموالکتریک پیشرفته را بیشتر میکند.
بله. بسته به طراحی سیستم و بار حرارتی، بسیاری از مجموعه های ترموالکتریک می توانند به دمای کمتر از 0 درجه سانتیگراد برسند.
بله. از آنجایی که آنها فاقد قطعات متحرک هستند، اغلب قابلیت اطمینان طولانی مدت عالی را با حداقل تعمیر و نگهداری ارائه می کنند.
تصویربرداری پزشکی، هوافضا، فوتونیک، ارتباطات راه دور، اتوماسیون صنعتی و ابزار دقیق علمی، همگی به شدت بر خنک کننده ترموالکتریک دقیق متکی هستند.
کاملا. بسیاری از تولیدکنندگان مجموعه های خنک کننده سفارشی را برای بارهای حرارتی خاص، ابعاد، شرایط محیطی و الزامات یکپارچه سازی بهینه سازی شده ارائه می کنند.
عملکرد سینک حرارتی بسیار مهم است زیرا اتلاف گرما ناکارآمد می تواند راندمان خنک کننده و پایداری کلی سیستم را به طور چشمگیری کاهش دهد.
مجموعههای خنککنندههای میکرو ترموالکتریک به یک فناوری ضروری برای الکترونیک دقیق مدرن و سیستمهای مدیریت حرارتی تبدیل شدهاند. ساختار جمع و جور، عملکرد بدون لرزش، تنظیم دقیق دما، و طول عمر عملیاتی طولانی، آنها را برای کاربردهای سخت در صنایع مختلف ایده آل می کند.
همانطور که فناوری به سمت تراکم یکپارچگی بالاتر و حساسیت حرارتی بیشتر پیشرفت می کند، مجموعه های خنک کننده ترموالکتریک مهندسی شده حرفه ای نقش مهم تری در حفظ ثبات عملکرد و قابلیت اطمینان تجهیزات ایفا خواهند کرد.
Fuzhou X-Meritan Technology Co., Ltd.متخصص در راه حل های خنک کننده میکروترموالکتریک پیشرفته که برای سیستم های آشکارساز با کارایی بالا، دستگاه های نوری و کاربردهای دقیق صنعتی طراحی شده اند. این شرکت با تخصص مهندسی گسترده و قابلیتهای مدیریت حرارتی سفارشی، به مشتریان جهانی کمک میکند تا به عملکرد خنککننده مطمئن و کارآمد دست یابند.
با ما تماس بگیریدامروز درباره مجموعههای سفارشیشده با خنککنندههای میکروترموالکتریک برای آشکارسازها، سیستمهای نوری، تجهیزات پزشکی یا کاربردهای صنعتی خود بحث کنید.
